В области обработки сверхтвердых материалов алмазные волочильные сердечники стали ключевым компонентом процесса волочения проволоки благодаря своей исключительной твердости и прецизионным характеристикам. Компания Henan Tianyou Superhard Materials Co., Ltd. (JCB Diamond), являясь эталонным предприятием в отрасли, работает в этой области более 20 лет и выпускает четыре основные категории алмазных волочильных сердечников. Эти продукты охватывают весь спектр потребностей в обработке – от обычной проволоки до высокоточной проволоки, причем их производственные процессы, характеристики и области применения имеют уникальные преимущества, предоставляя точные решения для глобальной обрабатывающей промышленности.
Четыре основные категории: Двойной прорыв в технологии производства и технических характеристиках

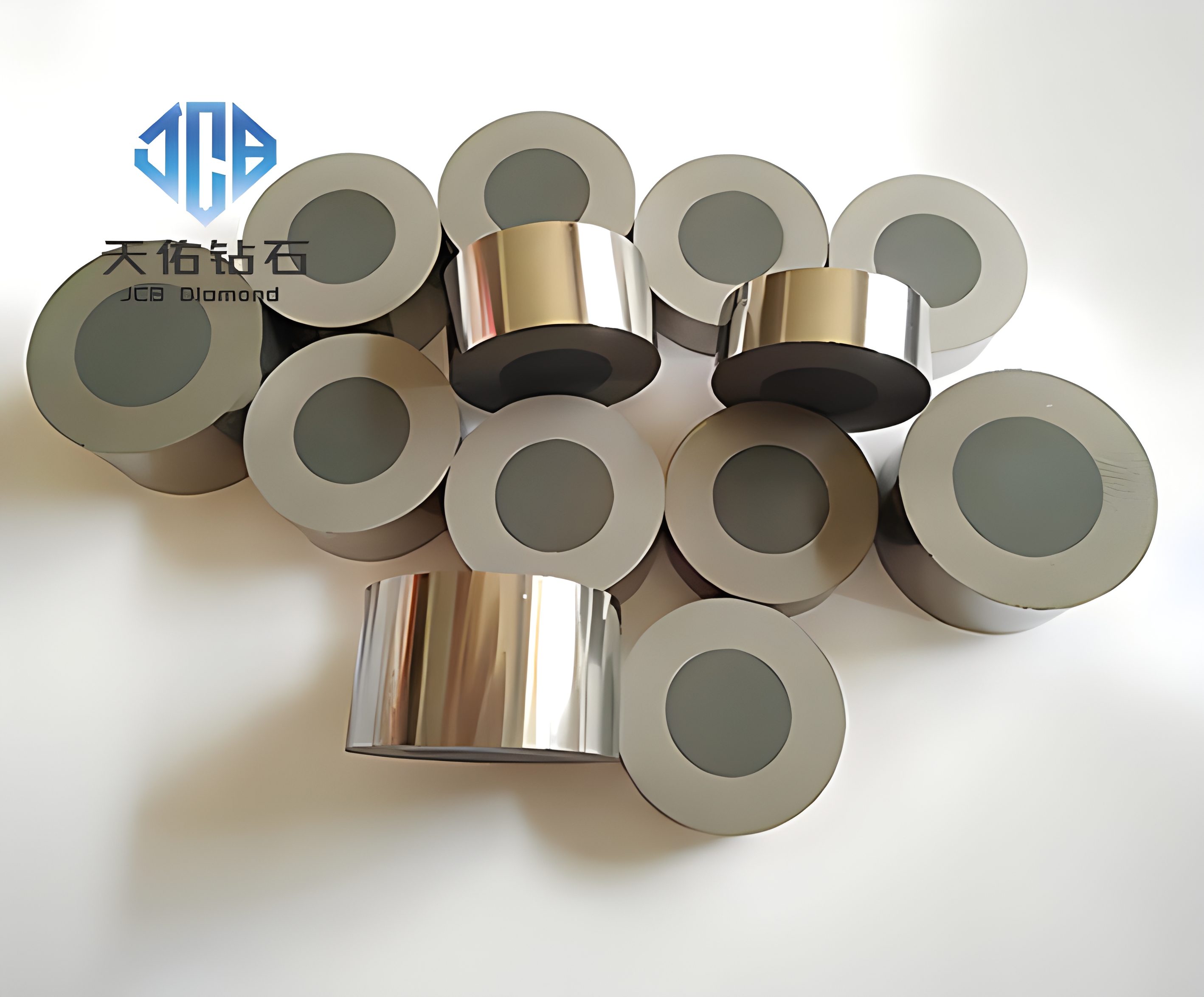

1. Сердечники из поликристаллического алмаза (PCD)
В процессе производства в качестве сырья используется алмазный микропорошок, спекаемый при высоких температуре и давлении с металлическим катализатором (кобальт). По структуре они делятся на три типа: без усиливающего кольца, с усиливающим кольцом из твердого сплава и термостойкие. В производстве размер частиц алмазного микропорошка (1-50 микрон) можно регулировать в соответствии с требованиями к качеству поверхности проволоки. Готовые изделия точно формуются с помощью таких процессов, как лазерное сверление и калибровочное шлифование.
2. Сердечники из монокристаллического алмаза (Mono/SSCD)
В качестве основного материала используется синтетический монокристаллический алмаз с гранью {111}, выращенный в контролируемых условиях, который тщательно обрабатывается с помощью множества процессов, включая обработку на токарном станке, шлифовку внешнего диаметра, формовку и полировку. JCB Diamond предлагает как высококачественные отечественные монокристаллические сердечники, так и импортные монокристаллические сердечники от Element Six (Ирландия). Строгий контроль примесей и обнаружение трещин обеспечивают согласованность и стабильность продукции.
3. Сердечники из природного алмаза (ND)
В качестве сырья используются отобранные природные алмазные кристаллы, обработанные с помощью тщательного отбора и скрининга (без примесей и трещин), лазерной резки и сверления, а также прецизионной полировки внутреннего отверстия. Природная кристаллическая структура природного алмаза придает сердечнику превосходные характеристики. Обработка требует мониторинга точности внутреннего отверстия в режиме реального времени с помощью оптического микроскопа, с окончательной проверкой кругости с использованием французского калибратора диаметра проволоки CERSA-MCI.
4. Нано-покрытые (алмазное покрытие) сердечники
В качестве подложки используется карбид вольфрама (твердый сплав), после предварительной обработки матрицы наносится многослойная микро-нано алмазная пленка с использованием оборудования сверхвысокого вакуума. Подложка изготавливается методом композитного спекания частиц карбида вольфрама и металлического кобальта. Процесс нанесения покрытия требует точного контроля степени вакуума и температуры для обеспечения прочного сцепления алмазной пленки с подложкой, значительно повышая износостойкость.
Дифференциация категорий: Точная идентификация по четырем измерениям
Материал и структура: Сердечники PCD имеют поликристаллическую спеченную структуру; монокристаллические и природные алмазные сердечники имеют монокристаллическую структуру; нано-покрытые сердечники имеют композитную структуру «подложка из карбида вольфрама + алмазное покрытие». Различимы путем наблюдения морфологии кристаллов под оптическим микроскопом.
Диапазон отверстий: Сердечники PCD покрывают 0.05-8.0 мм; монокристаллические и природные алмазные сердечники находятся в диапазоне 0.01-1.3 мм; нано-покрытые сердечники могут достигать 0.05-35 мм. Отверстие может быть точно определено с помощью норвежских лазерных измерительных приборов Conoptica CU-10/CU-11.
Эксплуатационные характеристики: Сердечники из природного алмаза имеют самую высокую теплопроводность (выдерживают до 1700°C); монокристаллические сердечники имеют самый низкий коэффициент трения; Сердечники PCD подходят для длительного непрерывного производства; нано-покрытые сердечники сочетают высокую твердость с преимуществами стоимости.
Применимые сценарии: Быстрый подбор на основе материала проволоки (мягкая/твердая), требований к точности и технологии обработки (сухое/масляное/мокрое волочение). Например, для обработки проволоки из драгоценных металлов предпочтительны природные или монокристаллические сердечники; обработка проволоки из нержавеющей стали большого диаметра подходит для нано-покрытых сердечников.
Глубокое применение в различных отраслях: Ключевые инструменты для поддержки прецизионной обработки
Волочильные сердечники JCB Diamond, благодаря своей точности, широко используются в девяти ключевых областях, становясь «прецизионным инструментом» на ключевых этапах обработки:
Электронная промышленность: Используются для волочения режущей проволоки для кремниевых пластин и bonding wire. Монокристаллические и природные алмазные сердечники обеспечивают контроль допуска на диаметр проволоки на микронном уровне, удовлетворяя потребностям точной сборки полупроводниковых приборов.
Сектор новых источников энергии: Обработка проводников для солнечных панелей использует сердечники PCD. Их термостойкость подходит для сценариев непрерывного производства, повышая проводимость и стабильность проводника.
Медицинские компоненты: Волочение прецизионных проволок из сплавов для медицинских применений выбирает сердечники из природного алмаза, используя прецизионные калибраторы для обеспечения круглости проволоки, удовлетворяя требованиям биосовместимости имплантируемых устройств.
Автомобильная и машиностроительная промышленность: Обработка пружинной проволоки, стального троса и сварочной проволоки использует нано-покрытые сердечники или сердечники PCD. Износостойкость продлевает срок службы матрицы, адаптируясь к крупносерийному производству автомобильных жгутов проводов.
Обработка драгоценных металлов: Волочение золотой, серебряной и другой проволоки из драгоценных металлов prioritizes монокристаллические сердечники. Низкий коэффициент трения предотвращает царапины на поверхности проволоки, обеспечивая проводимость ювелирных изделий и электронных компонентов.
Промышленность проводов и кабелей: Обработка кабелей высокого, среднего, низкого напряжения и автомобильных проводов поддерживается strandинг/пучковыми фильерами (материал PCD или твердый сплав), точно уплотняя структуру проводника и повышая эффективность передачи кабеля.
Как высокотехнологичное предприятие, объединяющее НИОКР, производство и продажи, JCB Diamond, с своей технологией обработки корпусов из нержавеющей стали 304 и титанового сплава, технологией лазерного сверления и формования, а также системой контроля качества всего процесса (включая оптические микроскопы, лазерные измерительные приборы и другое прецизионное контрольное оборудование), продолжает способствовать технологической итерации алмазных волочильных сердечников. Его продукты покрывают не только традиционные области, такие как обработка камня, строительство и добыча энергии, но также достигают прорывов в таких высокотехнологичных секторах, как электроника, медицина и новые источники энергии, придерживаясь основной философии «Точность — это Миссия», чтобы предоставить китайские решения для обработки сверхтвердых материалов глобальной обрабатывающей промышленности.
