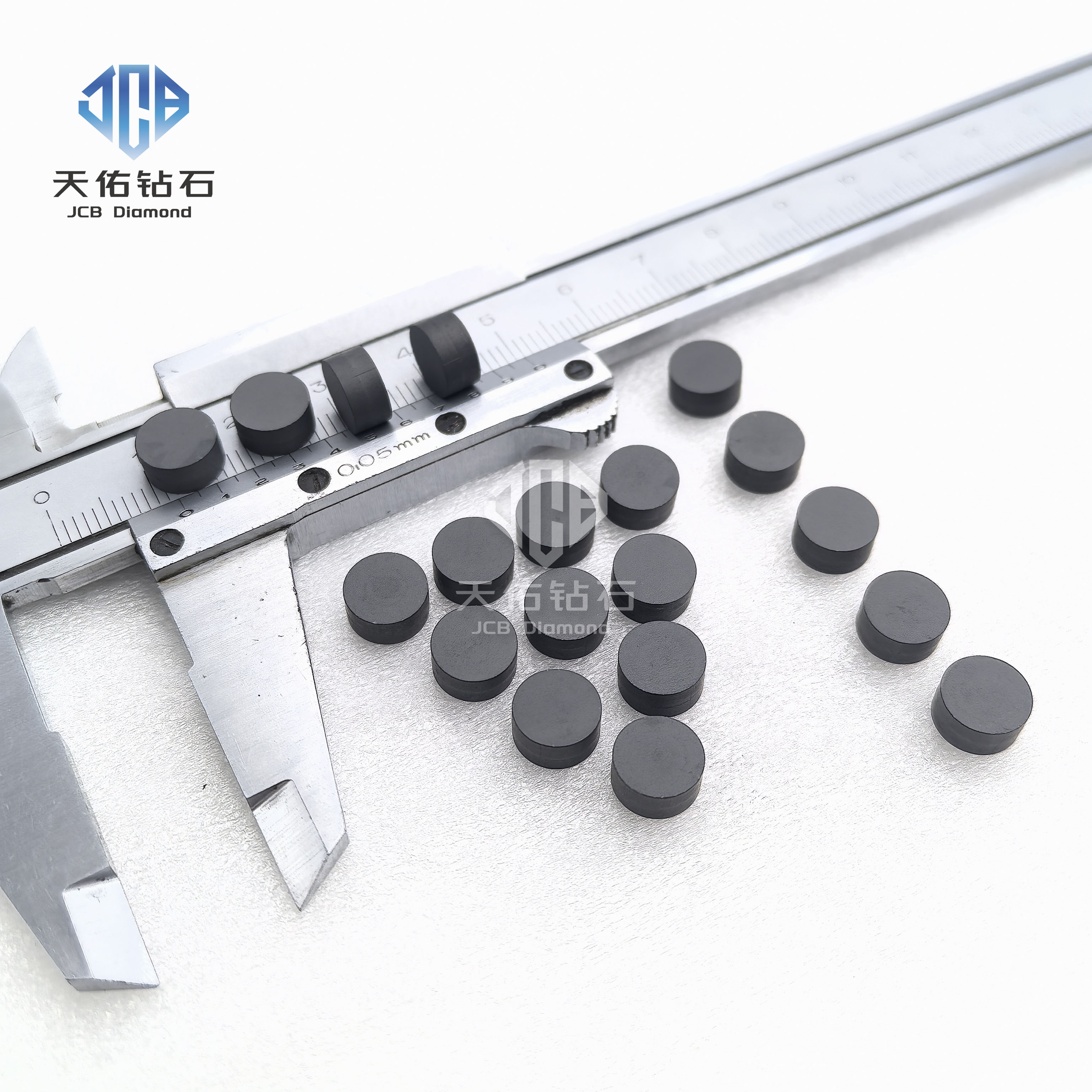

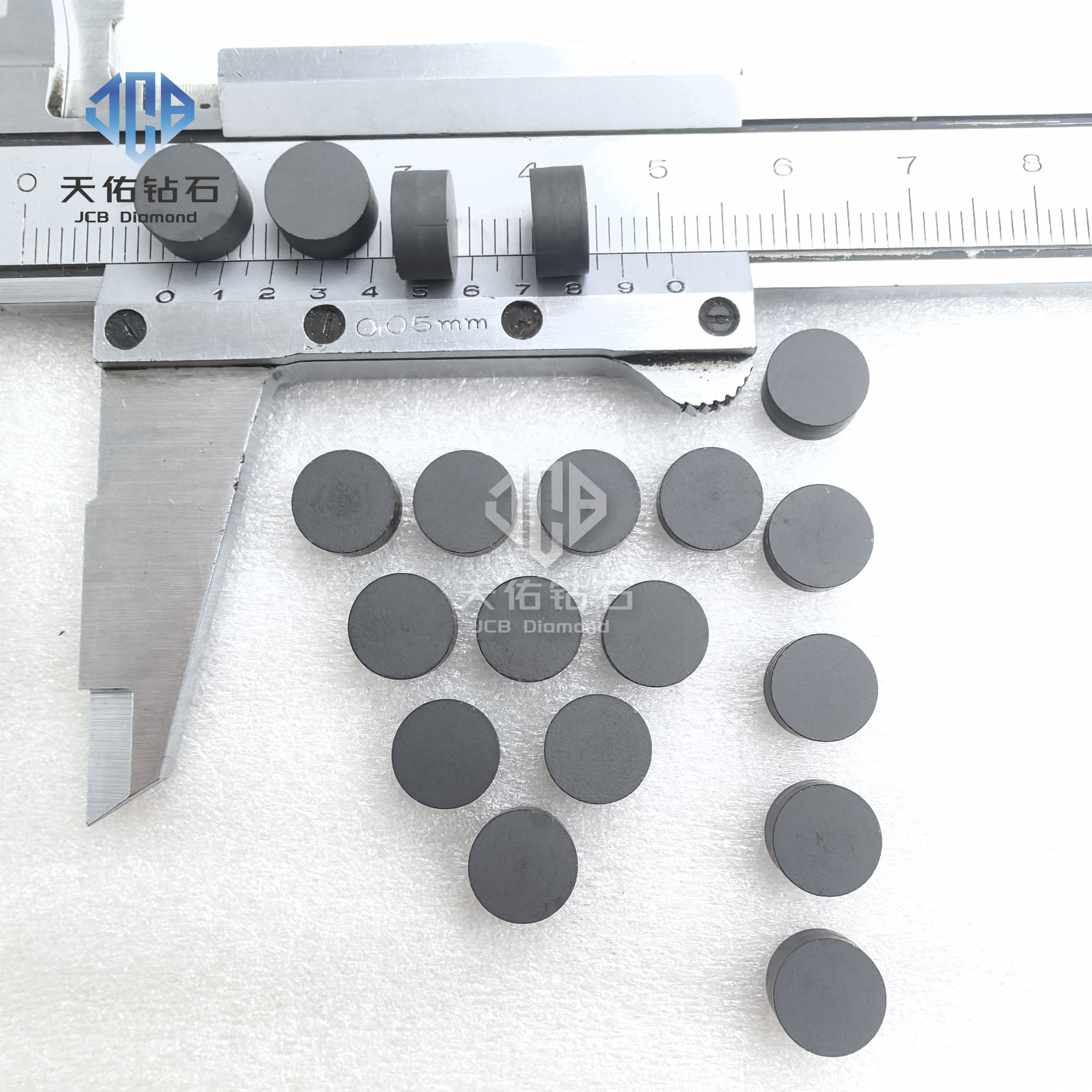

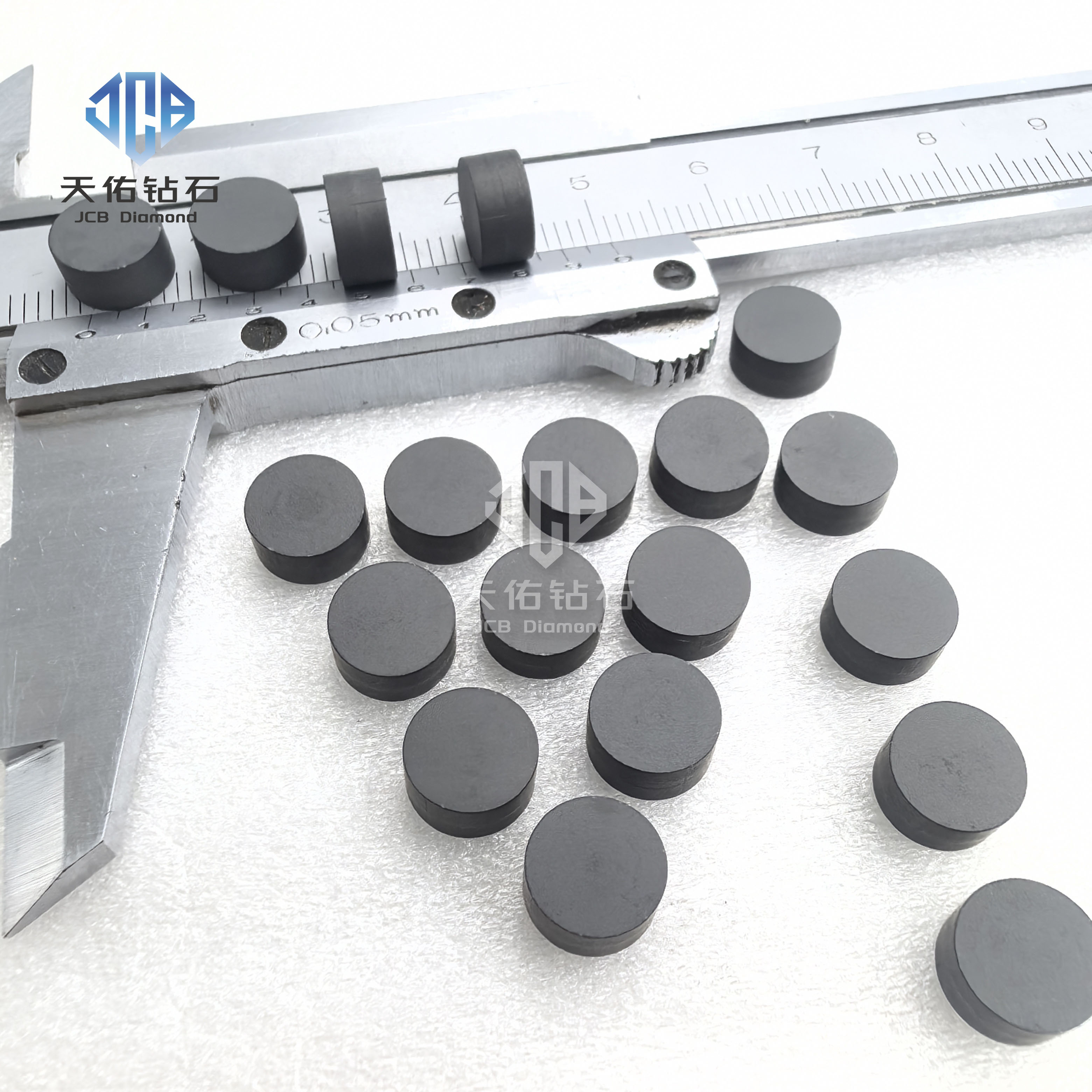

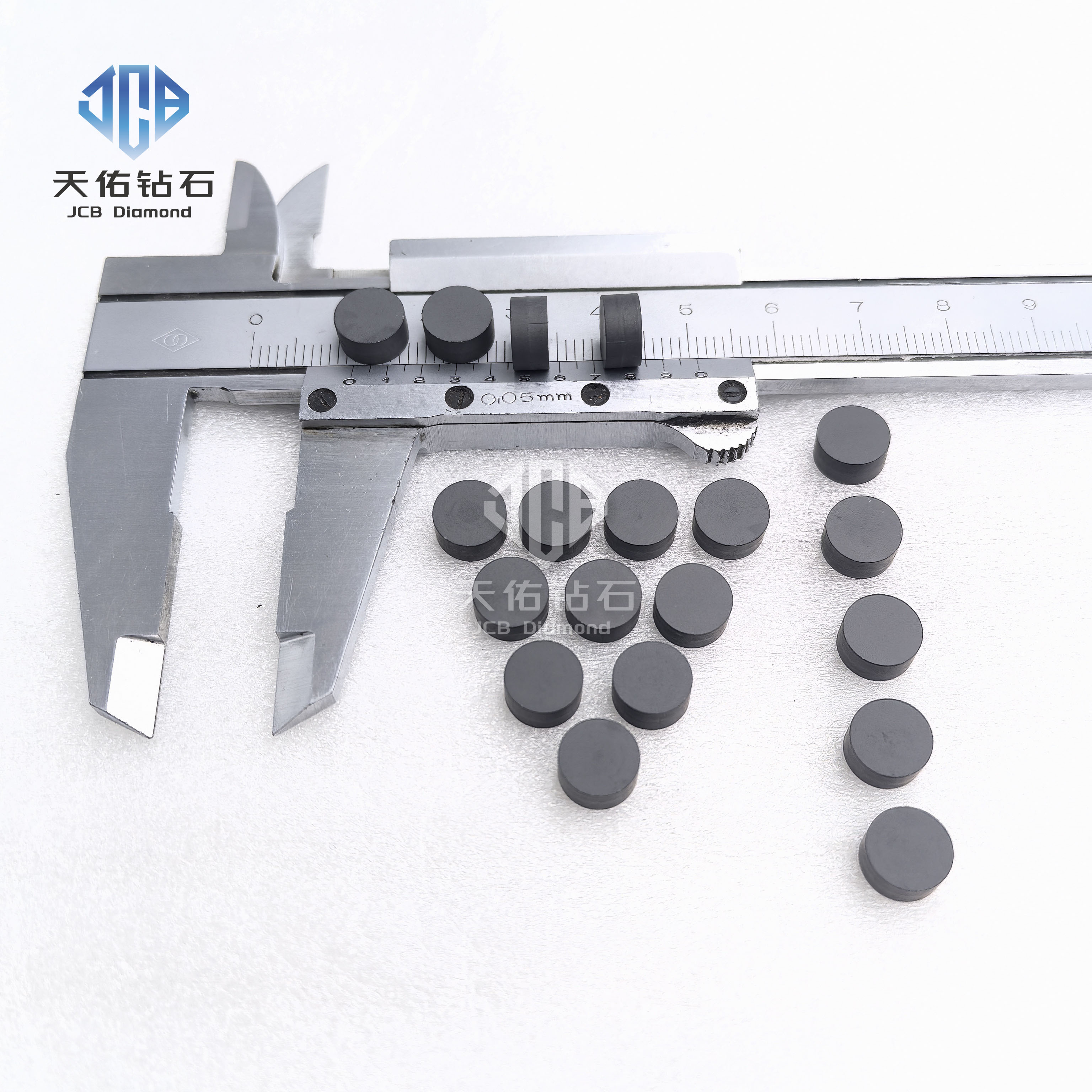

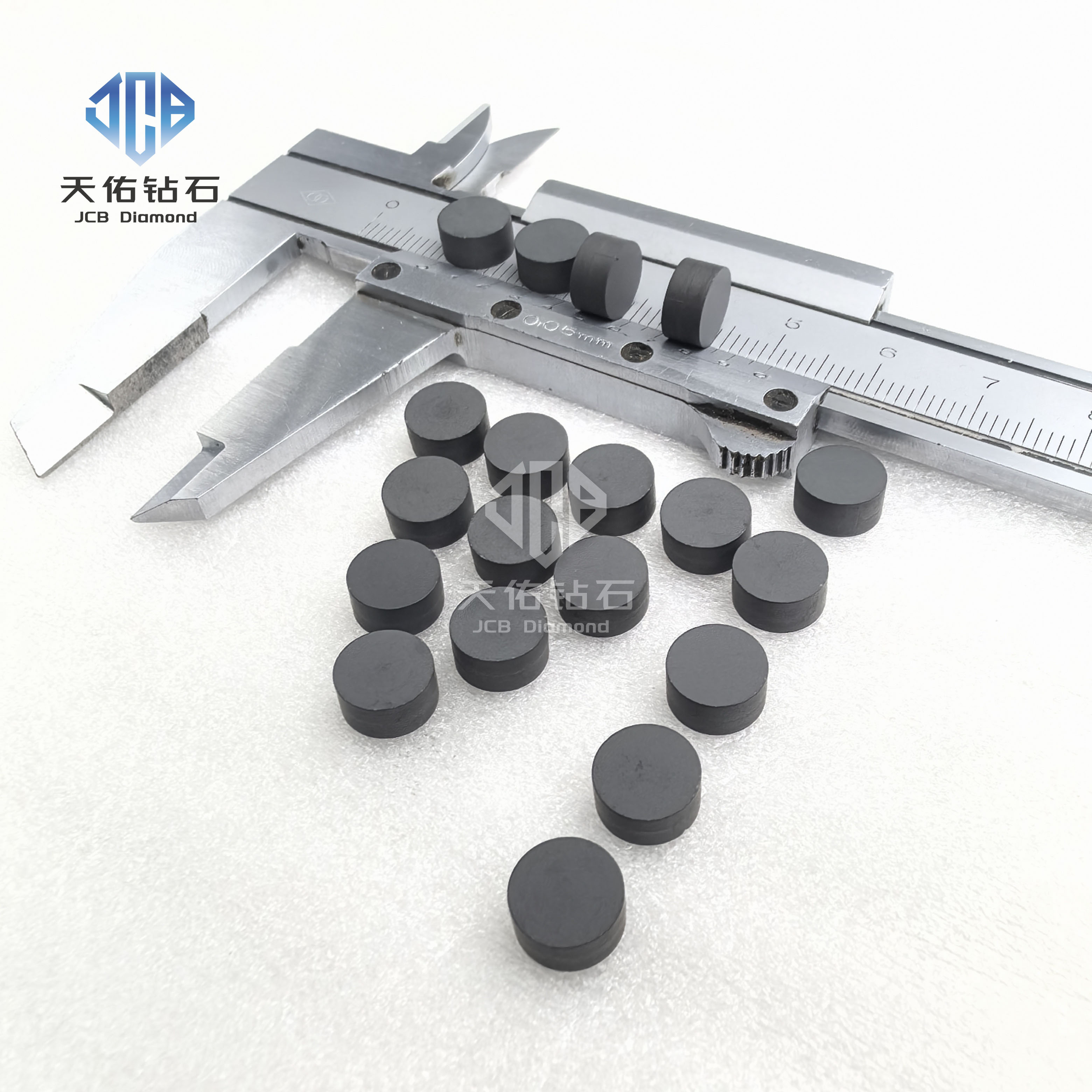

PCD для алмазной волоки(фильер) от компании JCB произведенный из алмазного микропорошка серия JSDM при супер-высокой температуре и супер-высоком давлении, PCD для алмазной волоки(фильер) имеют высокую износостойкость, твердость и теплопроводность, а также высокая механическая прочность и стойкость. Применяется при волочении проволоки и труб из таких металлов как алюминий, медь, нержавеющая сталь, вольфрам, серебро, золото и других материалов. Применяемая ультразвуковая, лазерная и высокотемпературная технологии обработки алмазов позволяют изготавливать волоки с диаметром калибрующего отверстия от 10 микрон до 40 мм.
Спецификации：
ADDMA
назван | Модель продукций | Размер（mm） | Зернистость（μm） | Схема. |
Диаметр ТС ΦD ,мм | Диаметр PCD ΦD ,мм | Толщина PCD
T ,мм | Диаметр рекомендуемого максимального отверстия ,мм |  |  |  |  |  |  |
| 1 | 3 | 5 | 10 | 15 | 25 |
| Серия TCD (Круглая) |  |
| T12 | TCD4015 | 8.12 | 4.0 | 1.5 | 1.0 | ○ | ● | ● | ● | ● | ● |
| T15 | TCD4023 | 8.12 | 4.0 | 2.3 | 1.8 | ○ | ● | ● | ● | ● | ● |
| T18 | TCD4029
| 8.12 | 4.0 | 2.9 | 2.3 | ○ | ● | ● | ● | ● | ● |
| T21 | TCD7040 | 13.65 | 7.0 | 4.0 | 3.5 | ﹣ | ● | ● | ● | ● | ● |
| T24 | TCD7053 | 13.65 | 7.0 | 5.3 | 4.6 | ﹣ | ● | ● | ● | ● | ● |
| T27 | TCD13086 | 24.13 | 13.0 | 8.6 | 5.8 | ﹣ | ﹣ | ● | ● | ● | ● |
| T30 | TCD130116 | 24.13 | 13.0 | 11.6 | 7.8 | ﹣ | ﹣ | ○ | ● | ● | ● |
| T31 | TCD150120 | 24.13 | 15.0 | 12.0 | 9.0 | ﹣ | ﹣ | ﹣ | ○ | ● | ● |
| T33 | TCD150150 | 26.80 | 15.2 | 15.0 | 10 | ﹣ | ﹣ | ﹣ | ﹣ | ● | ● |
| T33 | TCD180150 | 29.00 | 18.5 | 15.0 | 11 | ﹣ | ﹣ | ﹣ | ﹣ | ● | ● |
| TCD180180 | 29.00 | 18.5 | 18.0 | 12 | ﹣ | ﹣ | ﹣ | ﹣ | ● | ● |
| T36 | TCD230150 | 34.00 | 23.0 | 15.0 | 13 | ﹣ | ﹣ | ﹣ | ﹣ | ● | ● |
| TCD250180 | 36.00 | 25.0 | 18.0 | 14 | ﹣ | ﹣ | ﹣ | ﹣ | ● | ● |
| TCD300200 | 41.00 | 30.0 | 20.0 | 16 | ﹣ | ﹣ | ﹣ | ﹣ | ● | ● |
| TCD400200 | 51.00 | 40.0 | 20.0 | 18 | ﹣ | ﹣ | ﹣ | ﹣ | ● | ● |
| Серия CDR (Круглая) |  |
| D6 | CDR2510 |
| 2.5 | 1.0 | 0.4 | ○ | ● | ● | ● | ● | ● |
| D12 | CDR3215 |
| 3.2 | 1.5 | 1.0 | ○ | ● | ● | ● | ● | ● |
| D15 | CDR5225 |
| 5.2 | 2.5 | 1.5 | ○ | ● | ● | ● | ● | ● |
| D18 | CDR5235 |
| 5.2 | 3.5 | 2.0 | ○ | ● | ● | ● | ● | ● |
| D21 | CDR8040 |
| 8.0 | 4.0 | 3.0 | ﹣ | ● | ● | ● | ● | ● |
| D24 | CDR9853 |
| 9.8 | 5.3 | 4.0 | ﹣ | ● | ● | ● | ● | ● |
| D27 | CDR13085 |
| 13.0 | 8.5 | 5.0 | ﹣ | ﹣ | ○ | ● | ● | ● |
| D30 | CDR160120 |
| 16.0 | 12.0 | 7.0 | ﹣ | ﹣ | ○ | ● | ● | ● |
| D33 | CDR180120 |
| 18.0 | 12.0 | 8.0 | ﹣ | ﹣ | ○ | ● | ● | ● |
| D33 | CDR180150 |
| 18.0 | 15.0 | 8.5 | ﹣ | ﹣ | ○ | ● | ● | ● |
| CDR220100 |
| 22.0 | 10.0 | 9.0 | ﹣ | ﹣ | ○ | ● | ● | ● |
| CDR220120 |
| 22.0 | 12.0 | 9.5 | ﹣ | ﹣ | ○ | ● | ● | ● |
| D36 | CDR230150 |
| 23.0 | 15.0 | 10.0 | ﹣ | ﹣ | ○ | ● | ● | ● |
| CDR240120 |
| 24.0 | 12.0 | 10.0 | ﹣ | ﹣ | ○ | ● | ● | ● |
| CDR240140 |
| 24.0 | 14.0 | 10.5 | ﹣ | ﹣ | ○ | ● | ● | ● |
| CDR300200 |
| 30.0 | 20.0 | 12.0 | ﹣ | ﹣ | ﹣ | ﹣ | ● | ● |
| CDR400200 |
| 40.0 | 20.0 | 14.0 | ﹣ | ﹣ | ﹣ | ﹣ | ● | ● |
| Серия CDH (Квадратный) |  |
| D6 | CDH2510 |
| 2.5 | 1.0 | 0.4 | ○ | ● | ● | ● | ● | ● |
| D12 | CDH3215 |
| 3.2 | 1.5 | 1.0 | ○ | ● | ● | ● | ● | ● |
| D15 | CDH5225 |
| 5.2 | 2.5 | 1.5 | ○ | ● | ● | ● | ● | ● |
| D18 | CDH5235 |
| 5.2 | 3.5 | 2.0 | ○ | ● | ● | ● | ● | ● |
| Серия SDR (Круглая) |  |
| SDR220140 |
| 22.0 | 14.0 | 11.0 | - | - | - | - | ● | ● |
| SDR240160 |
| 24.0 | 16.0 | 12.0 | - | - | - | - | ● | ● |
| SDR260160 |
| 26.0 | 16.0 | 13.0 | - | - | - | - | ● | ● |
| SDR280160 |
| 28.0 | 16.0 | 14.0 | - | - | - | - | ● | ● |
| SDR300180 |
| 30.0 | 18.0 | 15.0 | - | - | - | - | ● | ● |
| SDR320180 |
| 32.0 | 18.0 | 16.0 | - | - | - | - | ● | ● |
Примечание:
1) ● В наличие ○ Под заказ;
2) Диаметр рекомендуемого максимального отверстия подходит для мягкой проволоки из цветных металлов, Для твердой проволоки диаметр максимального отверстия не должен провышать 65% от рекомендуемого диаметра.
