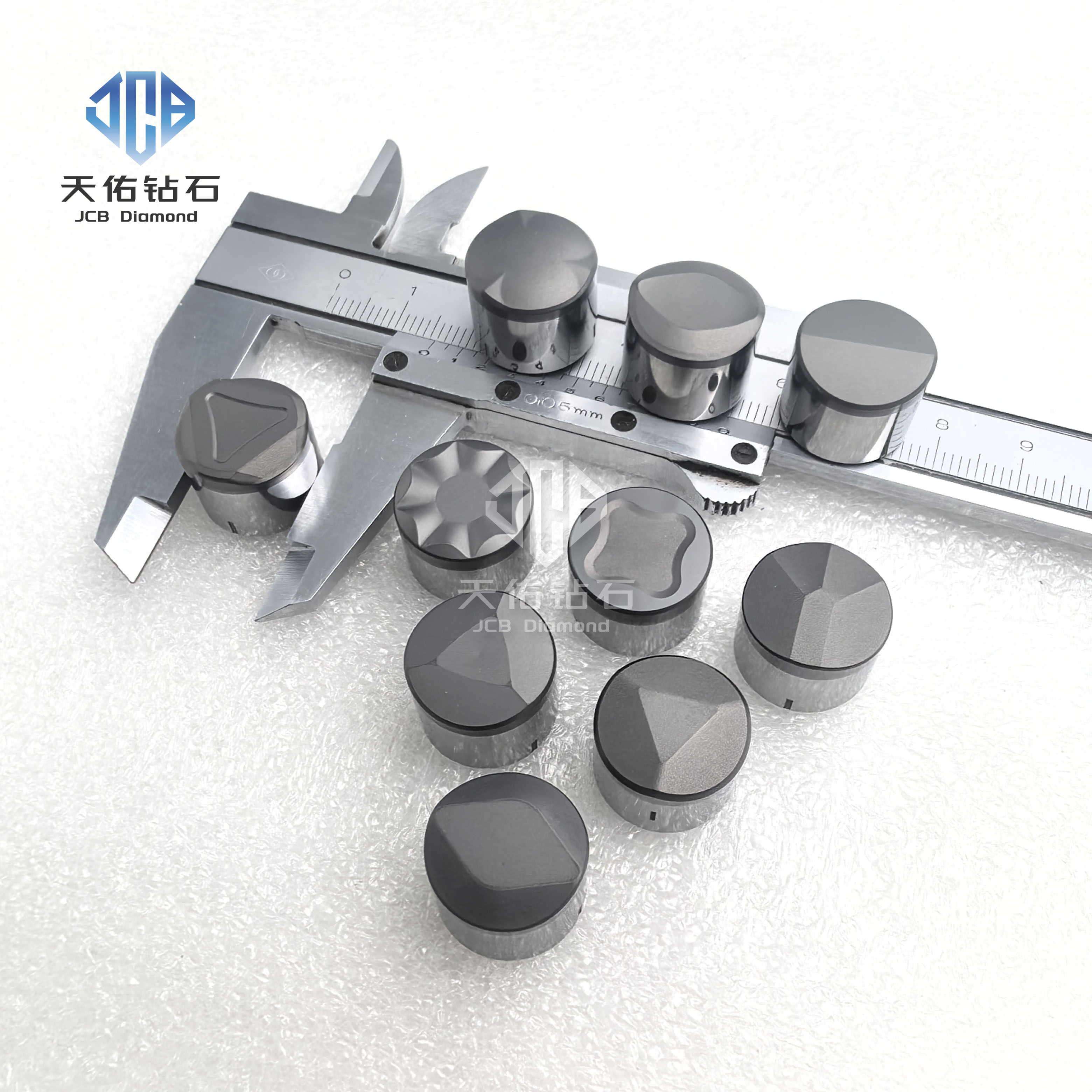

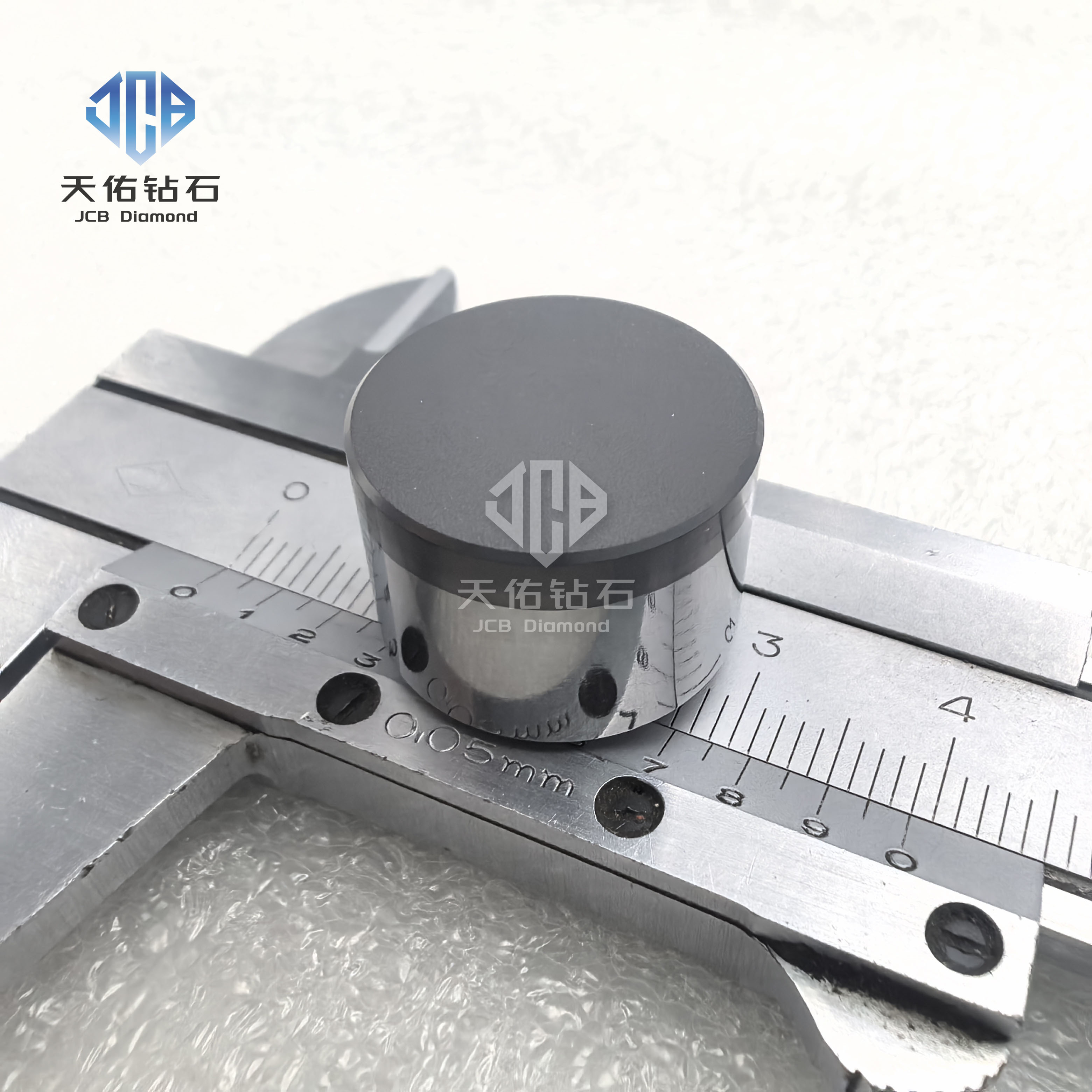

1. Алмазные композитные листы обладают чрезвычайно высокой твердостью и износостойкостью (коэффициентом износа). Твердость алмазных композитных листов достигает приблизительно 10 000 HV, что делает их самым твердым искусственным материалом в мире, значительно превосходящим твердость твердых сплавов и конструкционной керамики. Благодаря своей чрезвычайно высокой твердости и изотропии они демонстрируют превосходную износостойкость. Коэффициент износа обычно используется для отражения износостойкости композитных листов. В середине 1980-х и 1990-х годов коэффициент износа композитных листов составлял 40 000–60 000 (80 000–120 000 в международном масштабе); с середины 1990-х годов по настоящее время коэффициент износа композитных листов составляет 80 000–300 000 (100 000–500 000 в международном масштабе).
2. Алмазные композитные листы обладают термической стабильностью. Термическая стабильность алмазных композитных листов определяет область их применения. Термическая стабильность алмазных композитных листов, также известная как термостойкость, является одним из важных показателей качества алмазных композитных листов, наряду с их прочностью и износостойкостью. Термическая стабильность относится к стабильности химических свойств (степени графитизации алмаза), изменениям макроскопических механических свойств и влиянию на прочность межфазного сцепления поликристаллического слоя после нагрева до определенной температуры и охлаждения в атмосферной среде (в присутствии кислорода). После спекания при 750℃ у некоторых отечественных производителей наблюдается увеличение износостойкости на 5–20% при незначительном изменении ударной вязкости. У других производителей наблюдается снижение износостойкости и ударной вязкости. Это связано с различными составами и процессами, используемыми каждым производителем. В отличие от этого, износостойкость и ударная вязкость импортных алмазных композитных листов практически не изменяются до и после спекания.
