Сверхвысокая теплопроводность
Отличная электроизоляция
Низкое тепловое расширение и согласование КТР
Высокая механическая прочность
Лёгкая конструкция
AI-вычисления и центры обработки данных (ЦОД): Непосредственная интеграция в корпуса AI-тренировочных чипов, высокопроизводительных GPU/CPU. Значительное снижение температуры переходов (Tj), эффективное решение проблемы «горячих точек» при высокой плотности теплового потока (свыше 1000 Вт/см²), повышение производительности при длительных высоких нагрузках.
Мощные полупроводниковые лазеры: Использование в качестве переходного теплоотвода для лазерных диодов и лазерных баров, значительное снижение теплового сопротивления. Примеры применения показывают, что тепловое сопротивление лазерных чипов с алмазным теплоотводом снижается более чем на 81% по сравнению с традиционными керамическими подложками.
Радиочастотные и СВЧ-устройства: Применение в 5G/6G радиочастотных усилителях мощности, TR-модулях, композитных подложках GaN-on-Diamond и т.д. Обеспечивает более высокую плотность мощности и работу на повышенных частотах, тепловое сопротивление снижается примерно на 30%.
Силовая электроника и новые энергетические автомобили: Использование для отвода тепла от мощных модулей на широкозонных полупроводниках (SiC, GaN), контроль повышения температуры при заряде-разряде, повышение плотности мощности и надёжности системы.
Аэрокосмическая промышленность и оборона: Терморегулирование в экстремальных условиях — для плат расширения тепла спутниковых электронных систем, мощных радиолокационных компонентов, бортовой электроники космических аппаратов.
Оптическая связь и высокоскоростные межсоединения: Отвод тепла от лазерных чипов в оптических модулях 800G/1.6T, стабилизация длины волны и выходной мощности, значительное снижение коэффициента битовых ошибок (BER).
Наша компания обладает полным производственным циклом «выращивание кристаллов — пластины — контроль качества — применение» и предоставляет комплексные услуги по индивидуальной настройке в соответствии с требованиями заказчика:

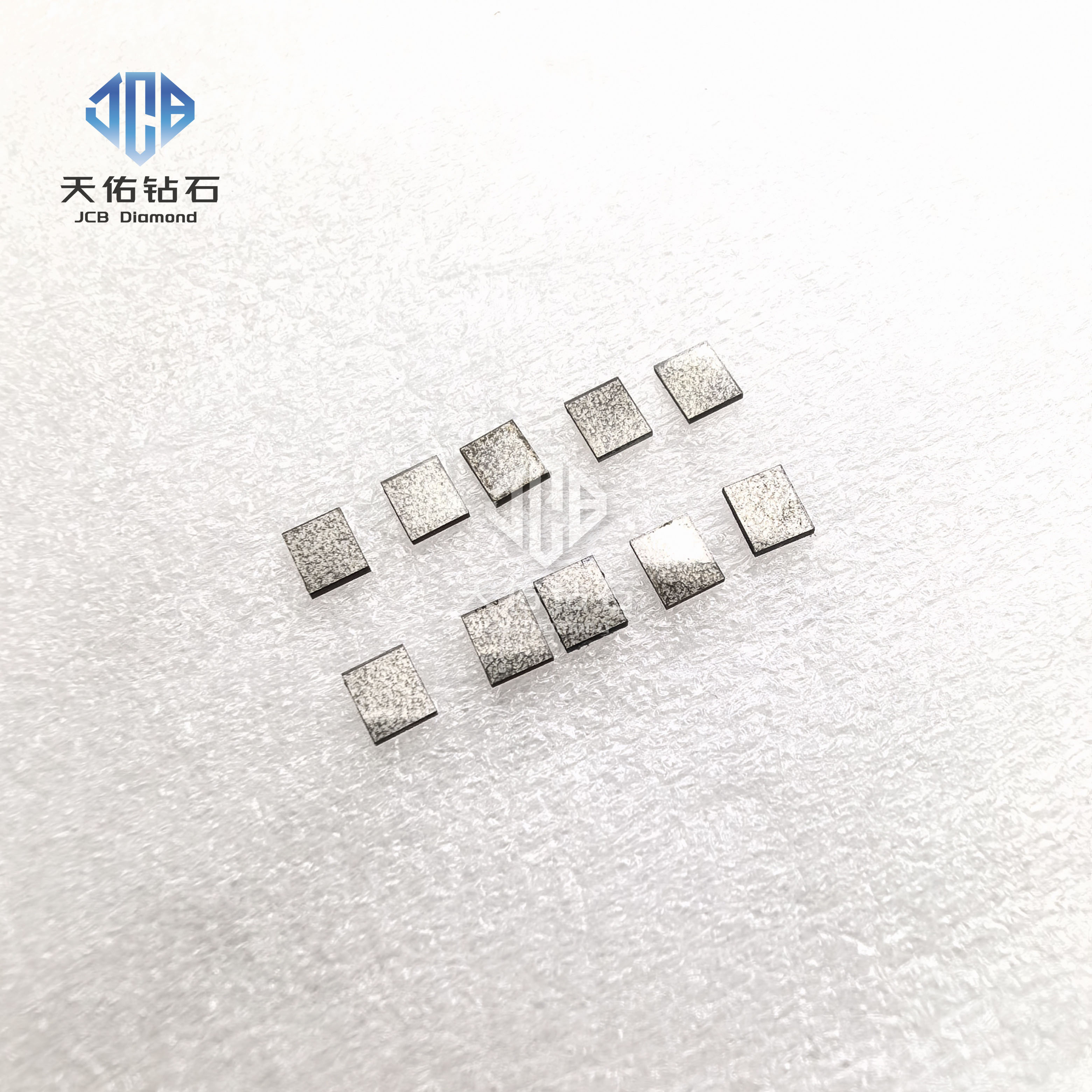

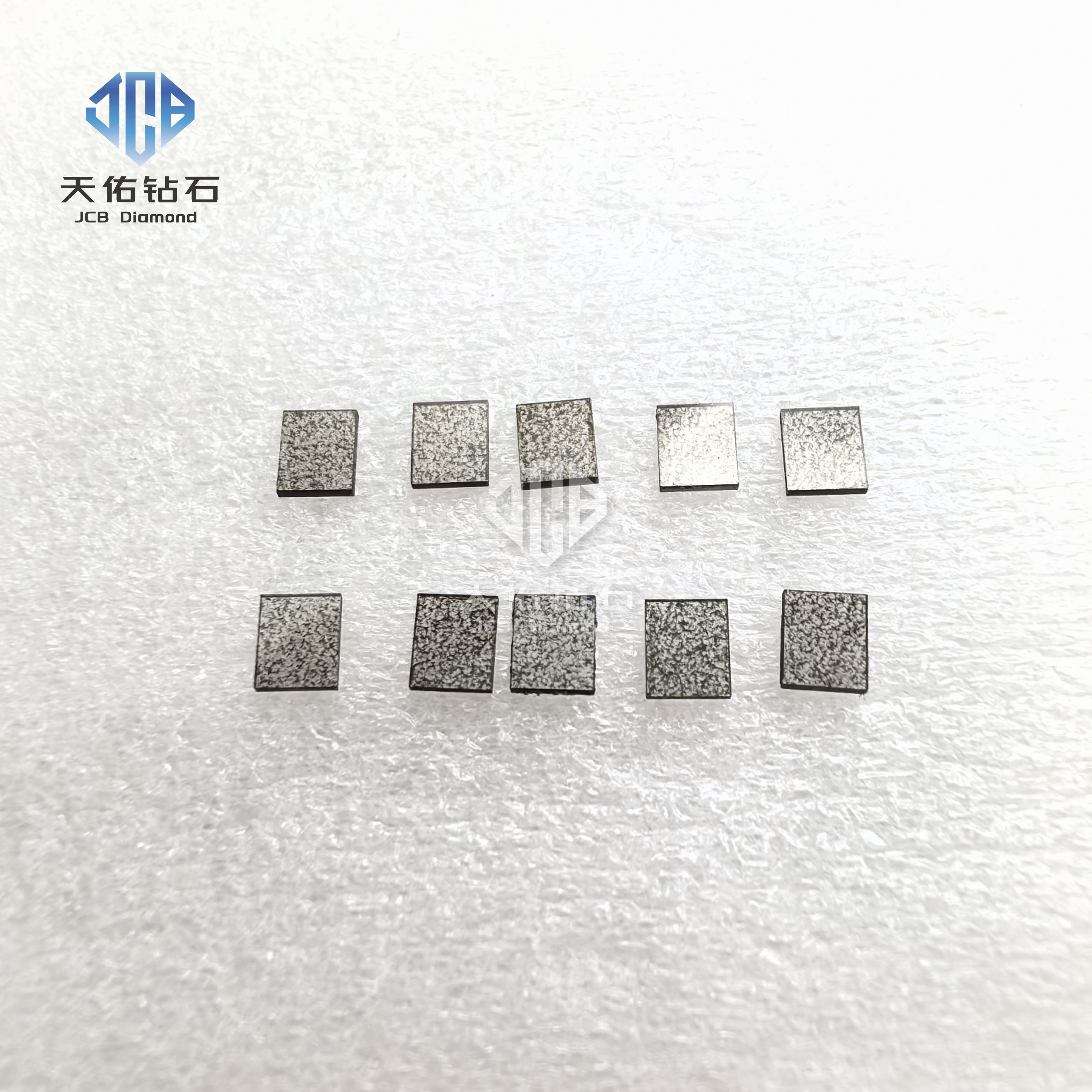

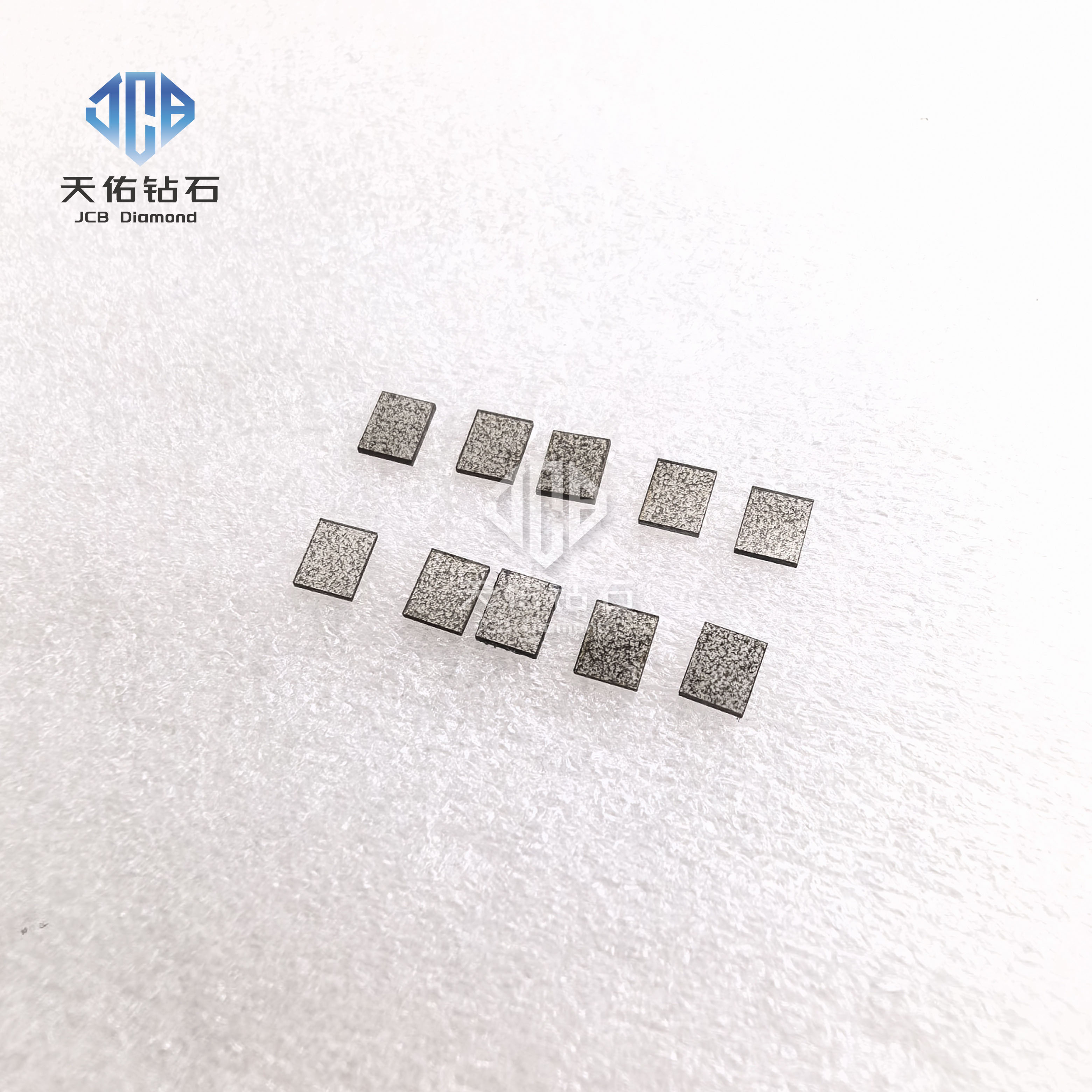

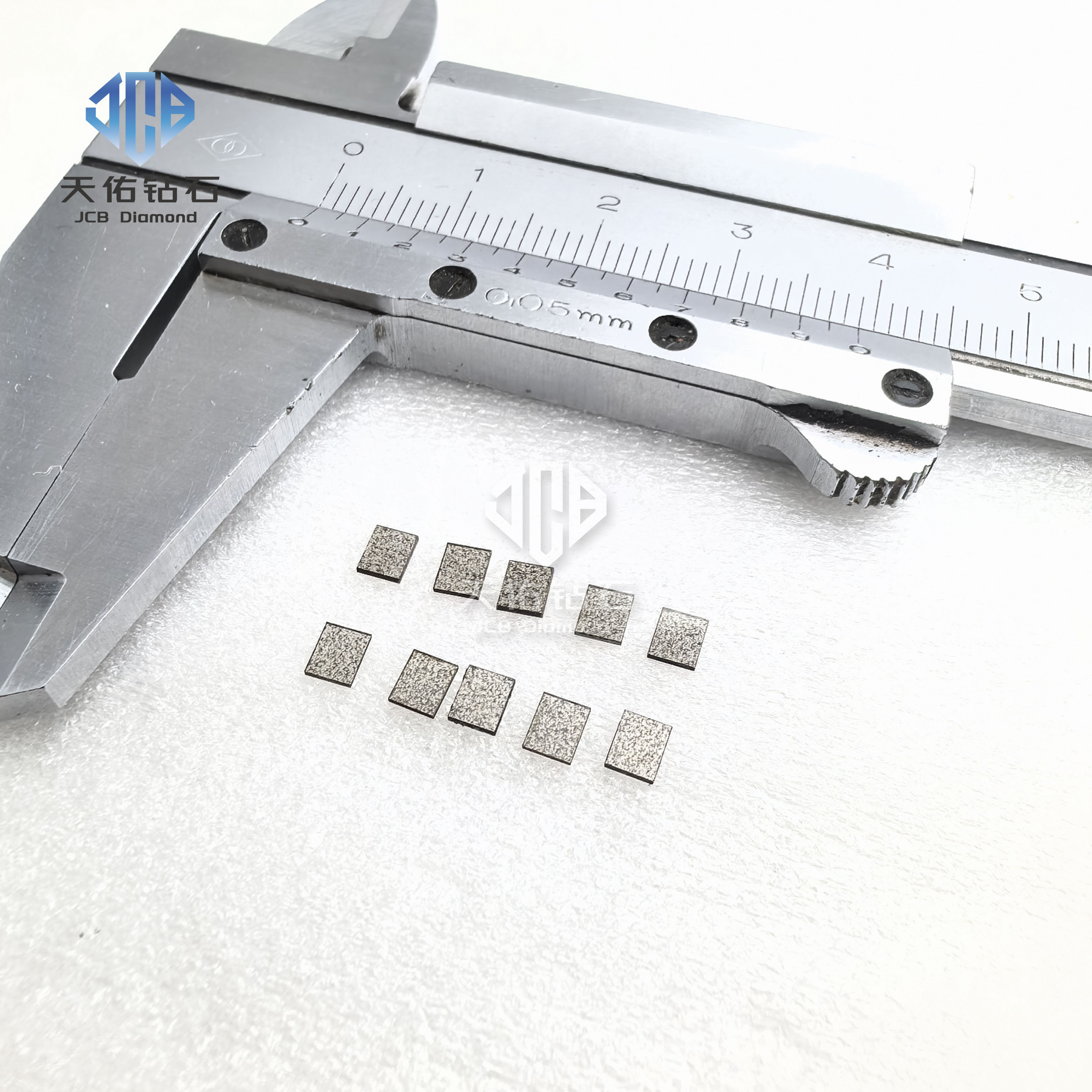

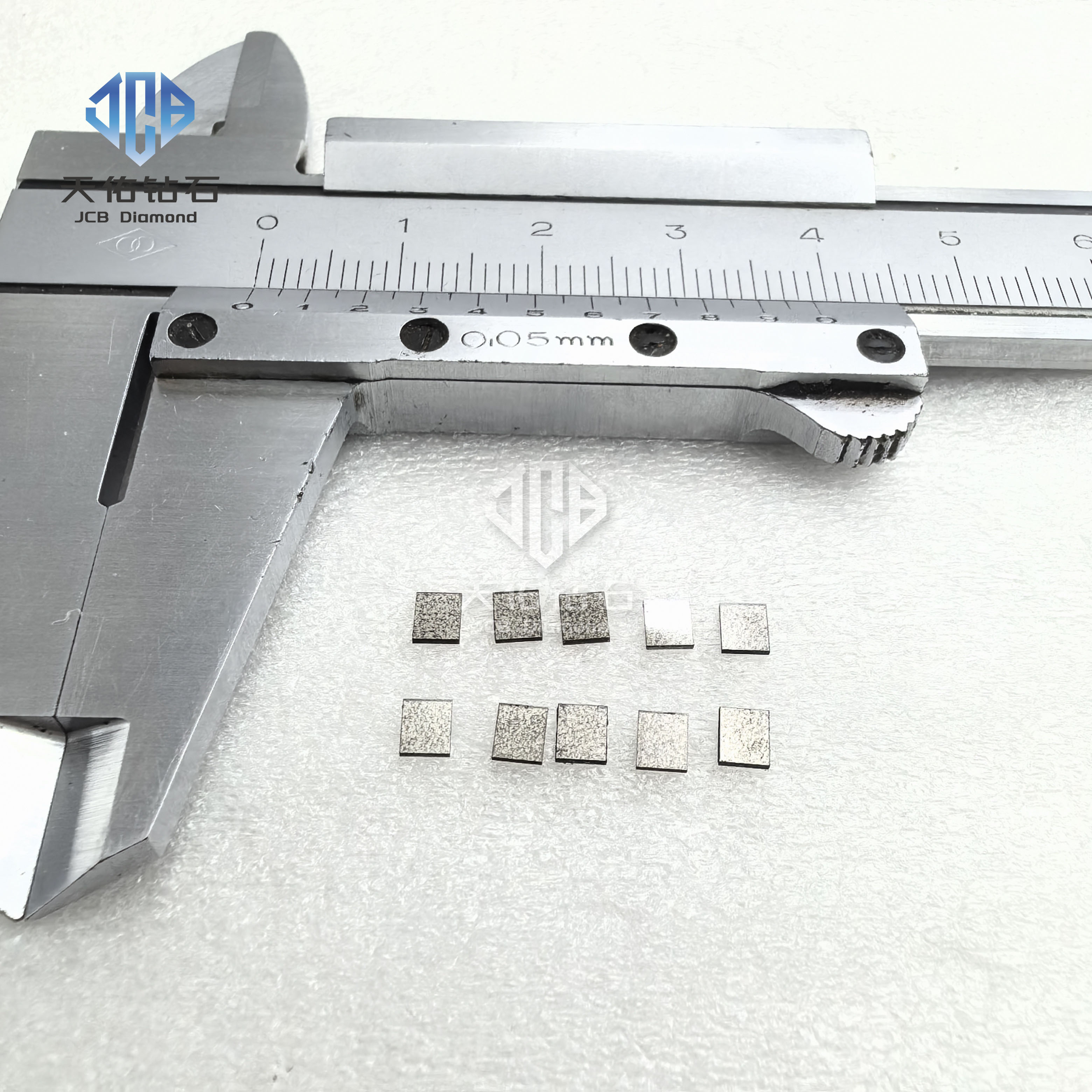

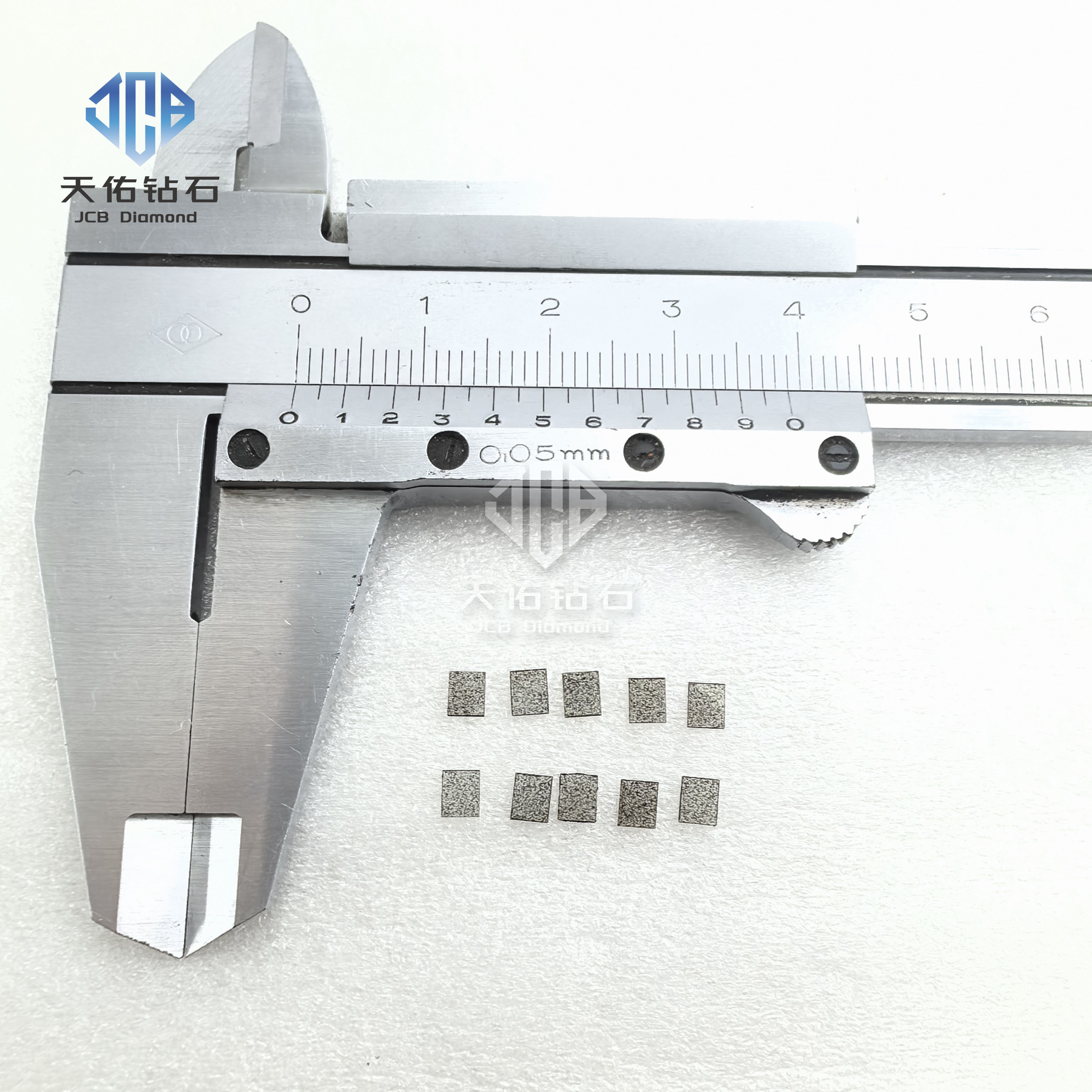

Индивидуальные размеры: предлагаются пластины диаметром 2, 3, 4, 6 дюймов, а также различные нестандартные формы (например, 10 мм × 10 мм, 30 мм × 55 мм и т.д.).
Индивидуальная теплопроводность: в зависимости от требований приложения доступны изделия с уровнями теплопроводности TC1200, TC1500, TC1800, TC2000 и др.
Индивидуальная толщина: диапазон толщины 200–1000 мкм, что удовлетворяет потребности различных сценариев монтажа (корпусирования).
Обработка поверхности: предоставляются услуги по точной шлифовке и полировке, шероховатость поверхности Ra может быть снижена до 1 нм и ниже; поддерживаются последующие операции, такие как металлизация, нанесение рисунка (паттернирование), сверление отверстий и т.д.
Композитные подложки: возможны варианты композитных материалов — алмаз-медь, алмаз-кремний, которые сочетают высокую теплопроводность и согласование коэффициента теплового расширения.
| Параметр | Диапазон значений |
|---|---|
| Теплопроводность | 1000–2200 Вт/(м·К) при 25°C (настраиваемые уровни: TC1200/1500/1800/2000) |
| Коэффициент теплового расширения (КТР) | 0,8–1,0 ppm/K (хорошо согласуется с Si, GaN) |
| Удельное электрическое сопротивление | 10¹⁴–10¹⁶ Ом·см |
| Диэлектрическая проницаемость | около 5,68 при 1 МГц |
| Диэлектрические потери | около 6,2×10⁻⁸ при 1 МГц |
| Электрическая прочность изоляции | ≥11 кВ/мм |
| Плотность | 3,52 г/см³ |
| Твёрдость по Виккерсу | >8000 кгс/мм² |
| Модуль Юнга | 850–1100 ГПа |
| Предел прочности при растяжении | 450–1100 МПа |
| Коэффициент температуропроводности | 6,6–11,0 см²/с (увеличивается с уровнем теплопроводности) |
| Размеры | Настраиваемые; поддерживаются пластины диаметром 2/3/4/6 дюймов и нестандартные формы; максимум 120×120 мм |
| Толщина | 200–1000 мкм (настраивается) |
| Шероховатость поверхности | Сторона роста: Ra <1–30 нм (тонкая полировка до <2 нм) Сторона зарождения: Ra <30 нм |
| Полное изменение толщины (TTV) | <60 мкм (для 2 дюймов, настраивается) |
| Коробление (изгиб) | <300 мкм (для 2 дюймов, настраивается) |
