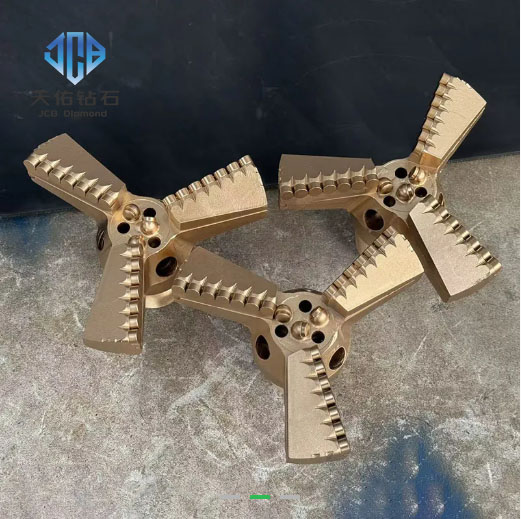

9 7/8” 3-лопастной алмазный долото PDC для бурения скважин
На примере буровой установки с тяговым приводом можно выделить следующие основные узлы:
Система питания и передачи: выходной вал трактора через карданный шарнир приводит в действие редуктор, регулируя скорость до необходимого значения для гидравлического насоса.
Гидравлическая система: включает в себя гидравлический масляный насос, двигатель, направляющий клапан, клапан регулирования скорости и т. д., что позволяет обеспечить независимое и стабильное управление вращением долота и скоростью подачи, а также имеет функцию защиты от перегрузки.
Буровое устройство: состоит из бурового долота, шкива и направляющей. Буровое долото обычно состоит из бурового наконечника, лезвий, спиральных лопастей и шпинделя. Оно приводится во вращение гидравлическим двигателем, в то время как другой двигатель управляет его подъемом и подачей через цепной привод.
Рабочий процесс включает две части: резку грунта и его подъем. Когда буровой долото вращается и подается вниз, спиральные лопасти транспортируют грунт вверх по определенной траектории. Для обеспечения непрерывности работы скорость вращения бурового долота должна быть выше критического значения, рассчитанного теоретически. Движение грунта по поверхности бурового долота можно разделить на три зоны для обеспечения эффективной функции подъема грунта.
| Размер | Тип резьбы (Pin) | Вес (фунты) |
|---|
| 3 7/8" - 4 3/4" | 2 3/8" REG Pin | 6 |
| 4 7/8" - 5 1/8" | 2 3/8" REG Pin | 7 |
| 5 1/4" - 5 1/2" | 2 3/8" REG Pin | 8 |
| 4 5/8" - 5" | 2 7/8" REG Pin | 10 |
| 5 1/8" - 5 1/2" | 2 7/8" REG Pin | 11 |
| 5 5/8" - 6 1/4" | 3 1/2" REG Pin | 18 |
| 6 1/2" - 6 3/4" | 3 1/2" REG Pin | 19 |
| 7" - 7 1/2" | 3 1/2" REG Pin | 21 |
| 7 5/8" - 8"-12 1/4 | 3 1/2" REG Pin 4 1/2 6 5/8 | 23 |

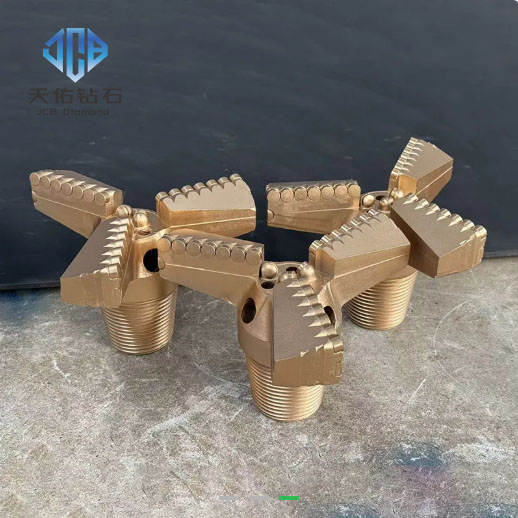

Трехлопастные ступенчатые буровые долота представляют собой цельную конструкцию из легированной стали с режущими наконечниками из карбида вольфрама и калибровочными боковыми поверхностями, обеспечивающими более длительный срок службы. Они имеют 3 лопасти и 3 промывочных отверстия. По сравнению с 4-лопастными, 3-лопастные ступенчатые буровые долота, как правило, бурят быстрее и агрессивнее, однако имеют меньший ресурс и менее долговечны. 3-лопастные ступенчатые буровые долота создают большее усилие резания, чем долота шевронного типа. Скорость вращения стола при использовании ступенчатых буровых долот должна составлять от 60 до 80 об/мин при небольшом усилии на долото (WOB).
Трехлопастные ступенчатые коронки представляют собой экономичный инструмент для бурения в мягких геологических пластах на небольших глубинах; они в первую очередь предназначены для мягких и среднетвёрдых пластов, таких как глина, суглинок, ил, а также большинство мягких и среднетвёрдых грунтов, содержащих некоторое количество влаги, и т. п. Кроме того, ступенчатые коронки рекомендуются для бурения в горнодобывающей промышленности, геологоразведке, экологии, при строительстве водозаборных скважин, геотермальных систем и т. п.
Трехкрылые ступенчатые лопастные долота (3 wings step drag bits)
| Диаметр | Резьба |
|---|
| от 2 до 17 1/2 дюйма (50,8 – 444,5 мм) | По желанию (опционально) |
Примечание: Указанные выше диаметр и резьба соответствуют стандартным размерам; другие размеры доступны по запросу.
Размер резьбы: 2 3/8 дюйма Reg, 2 7/8 дюйма Reg, 3 1/2 дюйма Reg, 4 1/2 дюйма Reg, 6 5/8 дюйма Reg, 2 дюйма API IF, 2 3/8 дюйма IF, 2 7/8 дюйма IF, A Rod, N Rod, AW, BW, NW, AWJ, BWJ, NWJ.
